JB-500B半自动冲击试验机
作者 Ming
浏览
发布时间 17/09/12

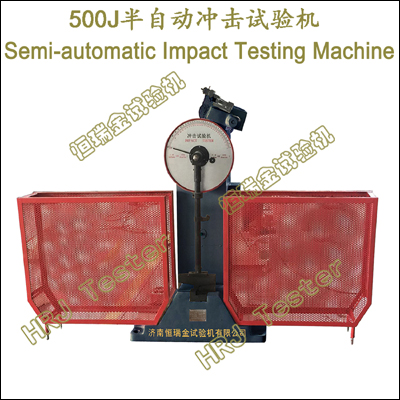

![]() JB-500B半自动冲击试验机Semi-automatic Impact Testing Machine;
功能特点:
→测定金属材料在夏比冲击试验中(V型和U型缺口试样),动负荷下抵抗冲击的性能,以便判断材料在动负荷下的性质。
→半自动控制,操控按钮实现摆锤自动扬摆、自动挂摆、自动冲击。
→连续冲击试验、批量冲击试验,快速、准确、高效。
→GB/T229-金属材料 夏比摆锤冲击试验方法Metallic materials-Charpy pendulum Impact test method;
→GB/T3808-摆锤式冲击试验机的检验Verification of pendulum-type impact testing machines;
→IS0 148-1金属材料夏比摆锤冲击试验 第1部分:试验方法(英文版)Metallic materials.Charpy pendulum impact test.Test method;
→ISO 148-2金属材料 夏比摆锤冲击试验第2部分:试验机的检验(英文版)Metallic materials-Charpy pendulum impact test-Part 2: Verification of testing machines;
重要参数:
→最大冲击能量:250J,500J;
→摆锺力矩(冲击常数):133.9746N·m、267.9492N·m;
→摆锺预扬角度:150°;
→摆轴中心至试样中心(10mm试样)的距离:800mm;
→冲击速度:5.4m/s;
→试样支座跨距:40mm;
→试样支座端圆弧半径:R1~1.5mm;
→试样支座支承面倾角:11°±1°;
→冲击刀刃圆弧半径:R2~2.5mm;
→冲击刀刃夹角:30°±1°;
→冲击刀刃厚度:16mm;
→标准冲击试样尺寸:10x10x55mm;
→机器尺寸(LWH):≈2300x600x1400mm;
→机器重量:≈500Kg;
→电源电压:~380V±10%,50Hz;
主要配置:
→500J主机(包括取摆传动装置一套、挂脱摆机构一套、全封闭式安全防护网一套)一台;
→250J主机配置刻度盘一套;
→简支梁摆锺:250J、 500J各一只;
→简支梁夹具(包括钳口、砧座)一套;
→内六角扳手1件S12;
→支座调校器1只L=40;
→冲击试样对中器1只;
→拆卸器(换摆用)1件;
→技术资料(说明书、装箱单、合格证、服务单)一套;
产品扩展:
→JBS-500B数显半自动冲击试验机(LCD Model)Semi-automatic Impact Testing Machine;
→JBW-500B微机控制半自动冲击试验机Computer Controlled Semi-automatic Impact Testing Machine;
→JB-300B半自动冲击试验机Semi-automatic Impact Testing Machine;
→JBS-300B数显半自动冲击试验机(LCD Model)Semi-automatic Impact Testing Machine;
→JBW-300B微机控制半自动冲击试验机Computer Controlled Semi-automatic Impact Testing Machine;
→DWC-30,DWC-40,DWC-60,DWC-80,30°/40°/60°/80°/100°冲击试验低温槽;
→CSL-A手动冲击试样拉床;
→CSL-B电动液压冲击试样拉床;
→CST-50冲击试样投影仪; |
