钢管脚手架验收项目Metal Scaffolding Tester
★脚手架基础：基础平整夯实，地耐力符合设计要求；木脚手架埋入地下深度≥0.5m；有排水措施。
★脚手架材料：钢管脚手架外径48～51mm,壁厚3～4mm的焊接管；
→脚手架扣件无脆裂、变形、滑丝，扣件拧紧扭力矩为40-50N.m；
→脚手架扣件底座：焊接底座外径尺寸为150x150mm,厚度不低于8mm；
★脚手架连墙件
→高度在7m以下的，每隔7根立杆设一抛撑，与地面夹角60º；
→高度在7m以上的，每高4m,水平7m设一个拉结点并均匀分布；
→高度24m以上的双排脚手架必须采用刚性连墙件与建筑物可靠连接，24m以下的可采用拉筋与顶撑配合使用的附墙连接方式，严禁使用仅有拉筋的柔性连墙件；框架结构工程，拉结点必须用钢管、扣件围箍在砼柱上，剪力墙结构等，在墙体上予埋件，拉结杆与予埋件刚性连接；
★脚手架杆间间距
→脚手架搭设宽度为0.9-1.5m（25m以上不大于1.2m)；
→结构用脚手架，立杆间距，大横杆步距不大于1.5m，操作层小横杆间距为1.0m；
→装修及防护用脚手架，立杆间距、大横杆步距不大于1.8m，操作层小横杆间距为1.5m。
★脚手架剪刀撑
→高度24m以下单双排外脚手架,均必须在外侧立面的两端各设置一道剪刀撑与地面夹角45º-60º，并由底至顶连续设置，中间各道剪刀撑之间的净距不应大于15m；高度24m以上的双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑；
→每道剪刀撑跨越立杆的根数，根据斜杆与地面的倾角不同，最多为5-7根，且每道剪刀撑宽度不应小于4跨，且不应小于6m；
→剪刀撑斜杆搭接长度不应小于1m，不少于两个旋转扣件、端部扣件盖板的边缘至杆端距离应≥100mm；
★脚手架外防护
→栏杆和挡脚板应搭设在外立杆内侧，上栏杆上皮高度应为1.2m；挡脚板高度不应小于180mm；中栏杆应居中设置；
→脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130-150mm，两块脚手板外伸长度的和不应大于300mm；脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应＞200mm，其伸出横向水平杆的长度应≥100mm；
→作业层端部脚手板探头长度应取150mm，其板长两端均应与支承杆可靠地固定；
→架体外立杆内侧用密目网封严，首层设兜网，每隔10m再设置一道兜网；
→架体必须坚固、稳定，不变形、不倾斜、不摇晃。立杆垂直度偏差符合相关要求，必须用连墙件与建筑物可靠连接，立杆接长除顶层顶步可采用搭接外，其余各步接头必须采用对接扣件连接；
★脚手架架体
→立杆顶端宜高出女儿墙上皮1m，高出檐口上皮1.5m；
→纵向水平杆宜设置在立杆内侧，长度不宜小于3跨，接长时宜采用对接扣件连接，也可采用搭腔接，对接、搭接应符合规定要求；
→主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除，主节点处两个直角扣件的中心距不应大于150mm，在双排脚手架中，靠墙一端的外伸长度不应大于0.4m，且不应大于500mm；
→安装后的扣件螺栓扭力矩应采用扭力扳手检查，不合格的力矩必须拧紧，直至合格为止。
★脚手架斜道
→斜道宜附着外脚手架或建筑物设置，运料斜道宽度不宜小于1.5m，坡度宜采用1：6；人行斜道宽度不宜小于1m，坡度宜采用1：3；斜道拐弯处应设置宽度不小于斜道的平台，斜道两侧及平台外围均应设置高度为1.2m的栏杆及高度不应小于180mm的挡脚板；

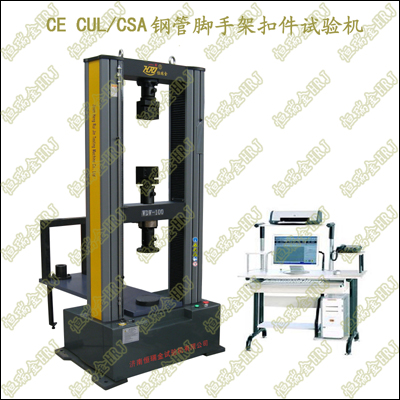

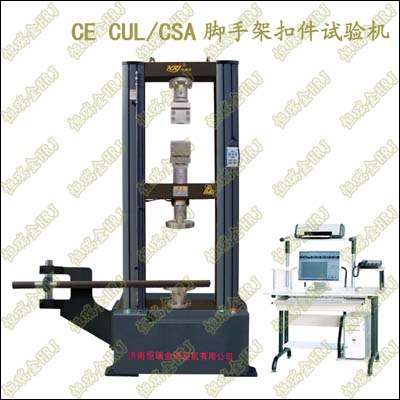

  →STM100;100kN钢管脚手架扣件试验机Steel tube Scaffold couplers Testing Machine(CE CUL/CSA)；
→STM120;120kN碗扣式钢管脚手架构件试验机Bowl-coupler type Steel tube Scaffolding member Testing Machine(CE CUL/CSA)；
→100kN/120kN.金属脚手架试验机Metal Scaffolding Testing Machine(CE CUL/CSA)；
→钢管公称外径为Φ42.4mm、Φ48.3mm、Φ51.0mm的钢管脚手架、单排扣件式脚手架、双排扣件式脚手架、满堂扣件式钢管脚手架、型钢悬挑扣件式钢管脚手架、满堂扣件式钢管支撑架、井架、模板支撑架等使用的由可锻铸铁或铸钢制造的扣件、碗扣式钢管脚手架、模板支撑架等使用的钢管脚手架构件、轮扣式、圆盘式、插卡式脚手架构件，铝管脚手架、铝合金快装脚手架构件、绝缘快装脚手架及构件进行抗抗滑、抗破坏、扭转刚度、抗拉、抗压等力学性能的测试及研究。
→脚手架组件和脚手架部件Scaffolding Assemblies，直角扣件(right angle coupler)、旋转扣件(swivel coupler)、对接扣件(sleeve coupler)、底座(base-plate)等进行抗抗滑、抗破坏、扭转刚度、抗拉、抗压等力学性能的测试及研究。
→上碗扣(bell shape cap)强度、下碗扣(bowl shape socket)焊接强度、横杆(flat tube cross)接头强度、横杆接头焊接强度、可调支座抗压强度等力学性能的测试及研究。
→扣件部件(立杆，顶杆，斜杆，支座，可调底座t，可调托撑，碗扣节点)力学性能测试及研究。
→DIN EN39-Loose steel tubes for tube and coupler scaffolds-Technical delivery conditions; German version EN 39:2001；
→DIN BS NF EN 74-1-2005 Couplers, spigot pins and base plates for use in false work and scaffolds-Part 1: Couplers for tubes-Requirements and test procedures；
→DIN BS NF EN74-2 Couplers, spigot pins and base plates for use in false work and scaffolds-part 2 :Special couplers-Requirements and test procedures；germane version EN 74：2008；
→EN 12812-2008 False work-Performance requirements and general design；
→BS 1139-1.2- Metal scaffolding-Tubes- Specification for Aluminium tube；
→JIS A8951-Tubular steel scaffolds；
→ANSI/SSFI SC100-2005 Standards for Testing and Rating Scaffold Assemblies and Components；
→GB15831-钢管脚手架扣件；
→GB24910-2010钢板冲压扣件；
→GB24911-2010碗扣式钢管脚手架构件；
→JGJ231-2010筑施工承插型盘扣式钢管支架安全技术规程；
→JGJ130-2011建筑施工扣件式钢管脚手架安全技术规范；
→JGJ166-建筑施工碗扣式钢管脚手架安全技术规范(附条文说明)；
→SH/T3555-2014石油化工工程钢脚手架搭设安全技术规范；
→人体工程学设计，机宜人、人适机，符合人-机-环境系统，高效、健康、舒适、安全。
→精密无间隙滚珠丝杠，高刚性、高稳定性、无振动冲击、流线型门式载荷机架，机架尺寸可定制。
→扣件扭转刚度试验测试，钢管横向安放，方便拆卸、安装，定位精准，快捷高效。
→高精度测力传感器，线性宽，稳定性好，保证载荷的测力精度。
→高速率、低振动、免维护、静音型交流伺服电机驱动系统。
→电路板采用光电隔离设计，抗干扰能力强。
→内置以太网接口；方便的手持控制器，即停即行功能；操作灵活、随意切换。
→宽泛的测试速度0.001～600mm/min（可定制高速试验机系统0.001～6000mm/min）。
→内置式全数字闭环、多通道、多功能、易操控的HRJ-Test脚手架扣件测控软件；多种标准方法（国标、国军标、英标、美标、德标、日标、意标、俄标、法标、澳标、欧标等/GB、GJB、ISO、JIS、ASTM、DIN、BS、NF、EN、AS、NBR、IEC、GOST、CNS)。
→网络数据库管理，可与多家联网公司直联。
→最大试验力100kN/120kN；
→位移速率调节范围0.001～600mm/min（可定制高速试验机系统0.001～6000mm/min；
→有效试验宽度510mm；
→横梁移动行程0～1200mm；
→扣件扭转左右间距1000mm；
→脚手架扣件检测附具：抗滑、抗破坏、扭转刚度、对接扣件拉伸、底座抗压；
→脚手架扣件变形测量装置；
→上碗扣强度、下碗扣焊接强度、横杆接头强度、横杆接头焊接强度测试；
→承插型盘扣插销抗拔力测试；
→可选旋转式计算机操控系统Computer Control System(CCS)；
→可选触屏操控系统(Touch Screen System)；
→FSTM300;300kN门式钢管脚手架试验机Frame scaffolding Testing Machine(CE CUL/CSA)；
→300kN.Door-type Steel Pipe Scaffolding Testing Machine(CE CUL/CSA)；
→JG13-门式钢管脚手架Tubular steel frame scaffolding；
→恒瑞金电子万能试验机Electronic Universal Testing Machine；
→恒瑞金扭转试验机Torsion Testing Machine；
→恒瑞金弹簧试验机Spring Testing Machine；
→恒瑞金高低速试验系统High-speed Testing Machine，Low speed Test System Machine；
→恒瑞金千斤顶检定装置Jack verification System，Multi-functional Testing System；
→恒瑞金液压压力试验机Hydraulic Compression Testing Machine；
→恒瑞金松弛锚固蠕变试验机Steel strand Relaxation Testing Machine，Static Load Anchoring Test Machine，Tension Creep Rupture Strength Testing Machine；
→恒瑞金力学计量标准机Standard Machine；
→恒瑞金卧式拉力(拉伸)试验机Horizontal Tension Testing Machine；
→恒瑞金液压万能试验机Hydraulic Universal Testing Machine；
→恒瑞金木材人造板材试验机Wood Testing Machine，Artificial Board Testing Machine；
→恒瑞金弯曲试验机Bending Testing Machine；
→恒瑞金动态疲劳试验系统Dynamic Testing System/Fatigue Testing System；
→恒瑞金专用试验机Special Testing Machine；
